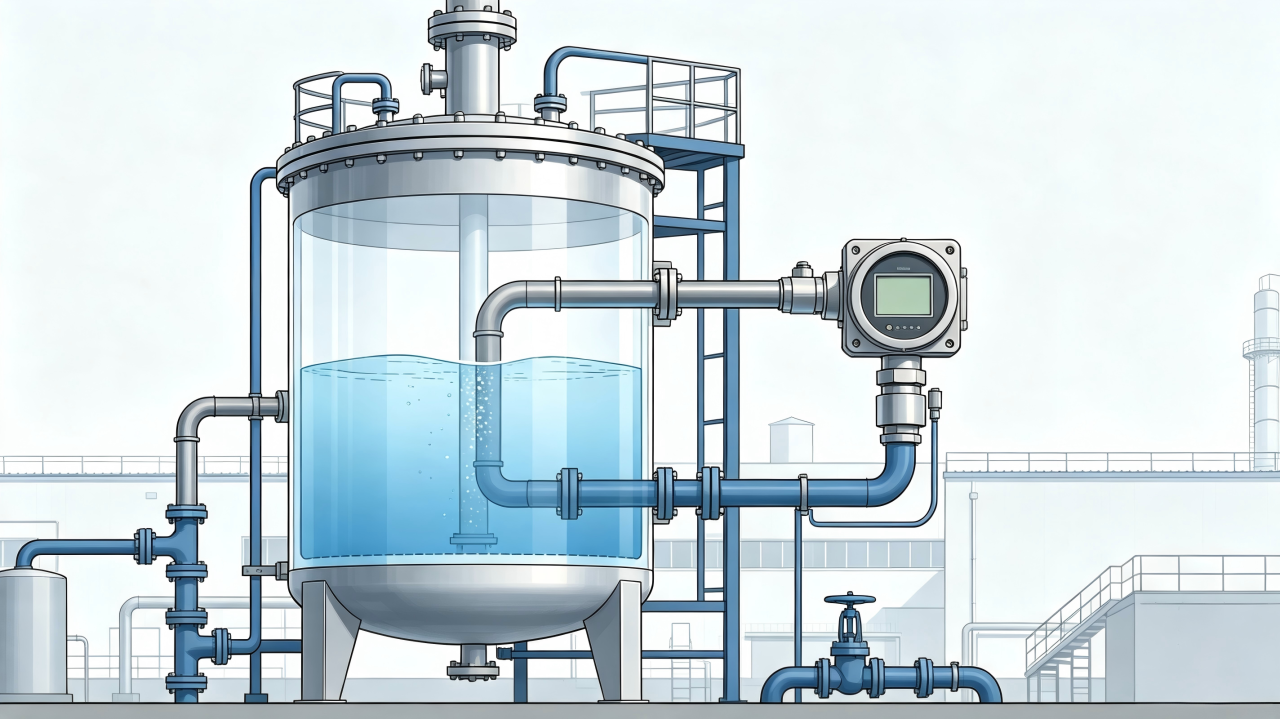

含盐废水蒸发结晶预处理中，反应釜差压液位测量是关键，但高温（≥150℃）、高真空（≤0.01MPa绝压）及强腐蚀工况下，传统毛细管远传双法兰变送器可靠性不足。
本文以蒸发炉含盐废水结晶预处理项目为例，从测量原理、失效机理、方案对比三方面，剖析传统毛细管远传方案的技术瓶颈，并阐明MG5600ERS电子远传变送器如何从架构层面加以解决。

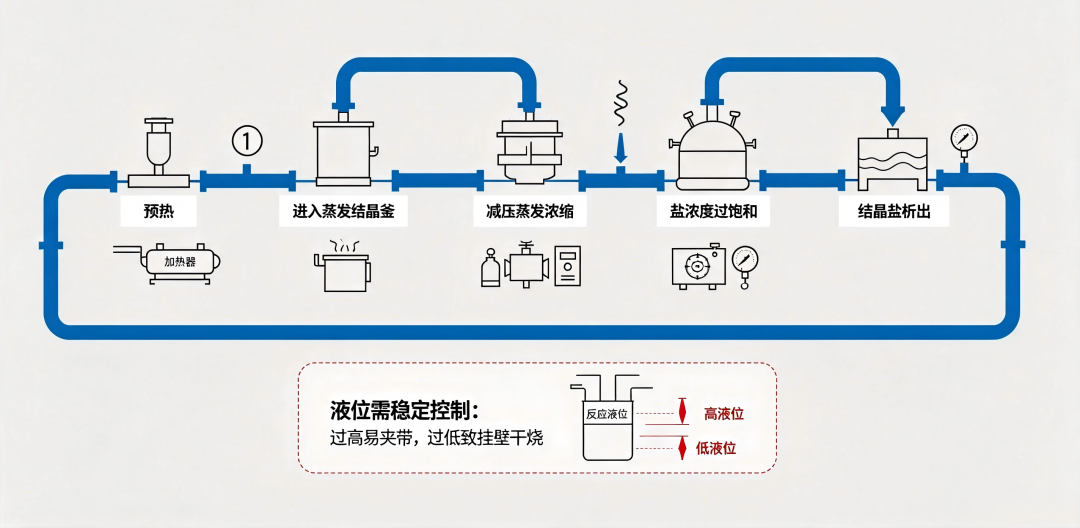

蒸发炉含盐废水结晶预处理系统，其核心工艺流程如下：
▎关键参数
参数 | 数值范围 | 技术说明 |
釜内温度 | 150～185℃ | 高温饱和蒸汽加热，釜壁温度更高 |
釜内压力 （绝压MPa） | 0.005～0.02 | 减压蒸发， 高真空工况 |
介质特性 | 高浓度含盐废水 （Cl⁻、SO₄²⁻等） | 强腐蚀性， 氯离子浓度高 |
pH 值 | 3～5（酸性） | 进一步加剧腐蚀 |
液位控制 精度要求 | ±10mm | 结晶过程对液位稳定性要求高 |
工况对差压液位测量提出三重极端要求：高温高真空（150–185℃ / 绝压0.005MPa）致膜片变形；高浓度Cl⁻腐蚀致点蚀穿孔；盐结晶附着形成垢层，引入偏差。
本项目原用传统双法兰（毛细管远传）测反应釜液位，投运后短期即现膜片鼓包、温漂、精度下降，频繁更换无效。以下从物理原理分析失效根因。
失效模式 | 根因 | 后果 |
膜片鼓包/永久变形 | 高真空致内外压差过大 | 测量偏差、膜盒报废 |
温度漂移 | 硅油热膨胀产生附加压力 | 读数偏差 1-3%FS，周期性波动 |
响应滞后 | 液压传压物理惯性 | 控制回路振荡，液位波动 ±40mm |
膜片点蚀 | 高浓度 Cl⁻ 腐蚀 | 膜片减薄穿孔，填充液泄漏 |
01
高真空致膜片鼓包变形
02
填充液热膨胀进一步加剧膜片鼓包
03
响应滞后致控制品质恶化
04
点蚀穿孔致硅油泄漏
迈格仪表针对四项失效模式选用MG5600ERS电子远传替代双法兰，以“电信号传压”取代“液压传压”，从物理原理消除根因。
电子远传系统核心架构
压力传感、信号传输、差压解算三个环节全部数字化。从压力感知到差压输出，全程无液压介质参与，无毛细管，无填充液。
01
绝压测量，消除膜片压差
传统方案膜片鼓包：膜片必须承受"大气侧 - 釜内真空侧"的压差
电子远传直接测釜内绝压，传感器不依赖外部参考毛细管，低压侧为真空，高压侧受正向压力，测量值在设计量程内，从原理上消除了鼓包变形风险。
02
数字传输，消除热膨胀漂移
传统方案温漂源于硅油热膨胀附加压力；电子远传采用数字信号传输，电缆温漂可忽略，且传感器内置温度传感器，实时进行分段线性化温度修正。
相较于传统“事后补偿”，电子远传实现“源头补偿”，精度和实时性大幅提升。
03
电信号传输，消除响应滞后
数字信号近光速传输（10米延迟可忽略），传感器采集转换40–100ms，总响应T90≤250ms且与距离无关。

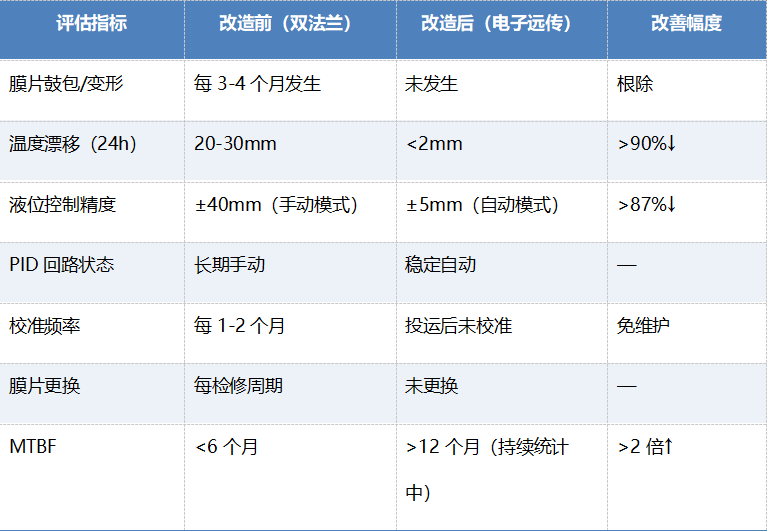

现场工况下响应从3–4秒降至250ms内，DCS自动控制恢复，液位波动由±40mm降至±5mm。
04
钽材质膜片，抗 Cl⁻ 点蚀
针对高浓度Cl⁻腐蚀，MG5600ERS隔离传感器膜片选用钽（Ta），耐点蚀性远优于316L和哈氏C-276。
